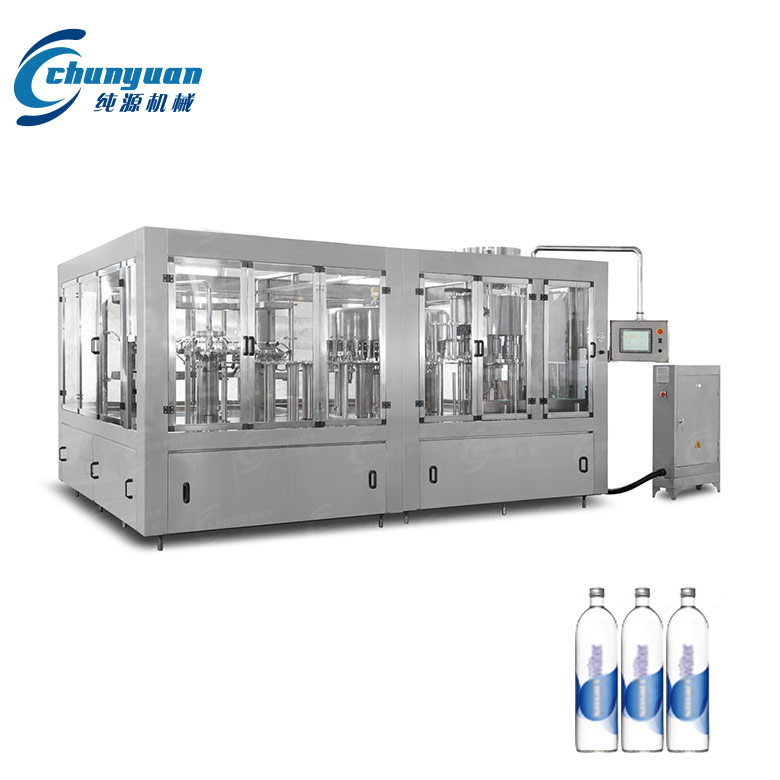

小瓶饮用水灌装设备简介：

XGF系列小瓶饮用水灌装设备集冲洗、灌装、封盖于一体，是纯源机械以引进、消化、吸收国外先进技术为基础,创新研制而成的一种相对高水平的灌装设备，主要适用于饮用水、矿泉水、纯净水等饮品的灌装与包装。小瓶饮用水灌装设备操作安全，工作可靠，维护方便，是饮料厂的理想灌装设备。

XGF系列小瓶饮用水灌装设备采用PLC电脑程序控制及人机界面触摸按钮（电气可根据客户需求设计安装），具有料缸内页面自动控制，无瓶不罐装，无瓶不加盖等功能，采用变频器无级调速，生产能力数字显示，调整极其方便。

小瓶饮用水灌装设备的工作流程：

瓶子通过风送道由进瓶拨轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下。在冲瓶机特定区域，瓶夹上的喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过中间拨轮由冲瓶机导出并传送至灌装机。

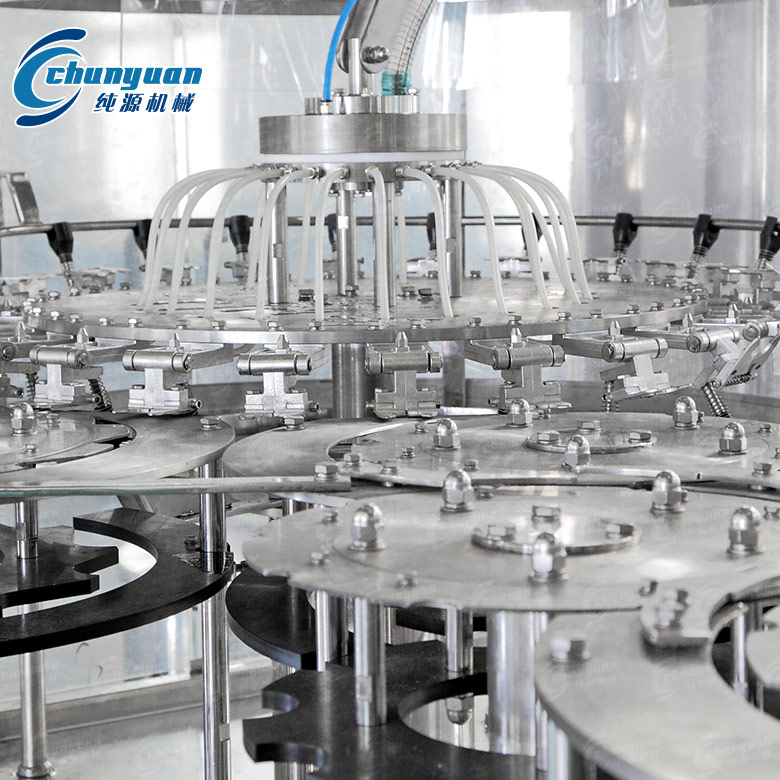

小瓶水灌装设备洗瓶部分
进入小瓶水灌装机的瓶子由瓶颈托板卡住瓶口保持。瓶在提升凸轮作用下上升，瓶上升到一定高度瓶口接触到灌装阀瓶口密封垫，瓶继续上升并打开灌装阀——开始灌装，瓶内的空气经灌装阀内的回气管排出，随着灌装的继续瓶内的液位逐渐升高，当瓶内的液位达到一定的高度并挡住回气管的回气口时，灌装结束。灌装完毕的瓶子在拉下凸轮的作用下下降，下降到低位后，由灌封拨轮送入旋盖机。

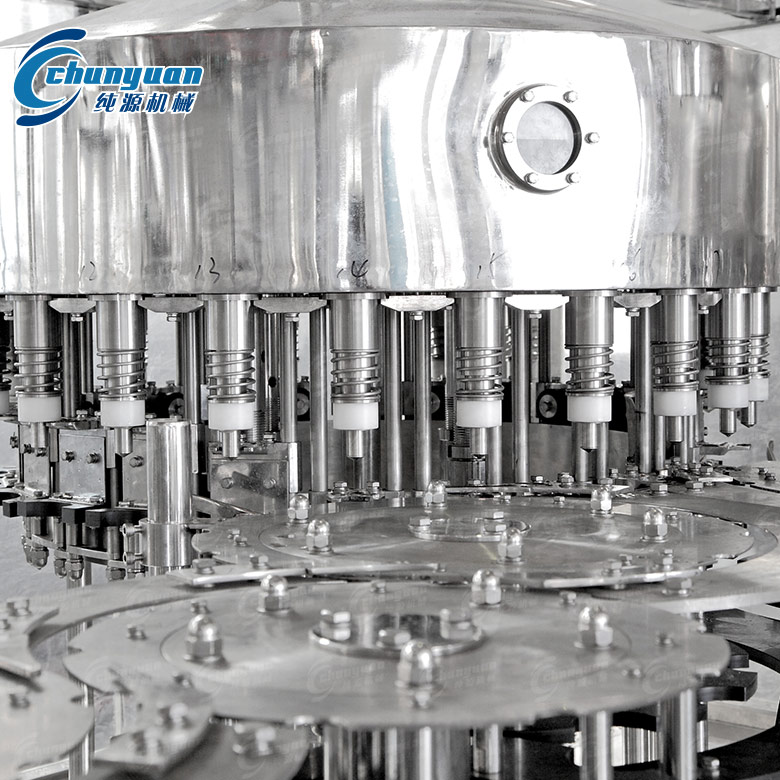

小瓶水灌装设备灌装部分
旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机，进入下道工序。

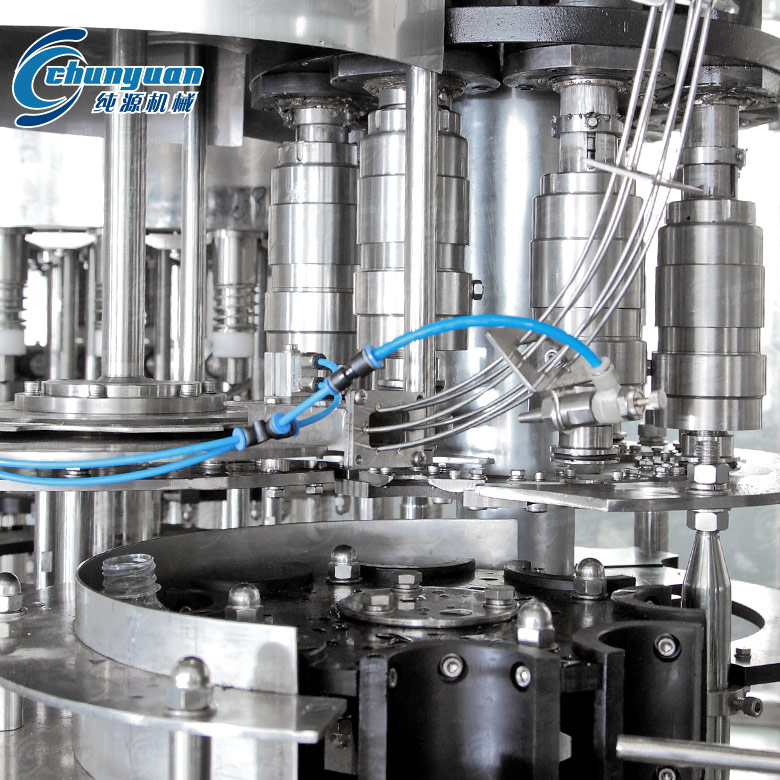

小瓶水灌装设备旋盖部分

型号	产量	功率	尺寸	重量
XGF14-12-5	3000-4000瓶/小时	3 Kw	2100X1700X2250MM	2200 Kg
XGF18-18-6	5000-6000瓶/小时	4.4 Kw	2600X1830X2250MM	2500 Kg
XGF24-24-8	8000-10000瓶/小时	5.2 Kw	2900X2200X2250MM	4200 Kg
XGF32-32-10	12000-14000瓶/小时	6.2 Kw	3880X2200X2250MM	6000 Kg
XGF40-40-12	16000-18000瓶/小时	7.8 Kw	3700X3000X2350MM	7000 Kg
XGF50-50-15	20000-24000瓶/小时	10 Kw	4500X3300X2350MM	9000 Kg
XGF60-60-15	25000-28000瓶/小时	13 Kw	5500X4000X2450MM	11000 Kg
